在电路设计的时候，在一块PCB板上存在多种电源、多种地的情况越来越多，例如3.3V，2.5V，1.8V，1.5V等电源中常见的种类，AGND（模拟地）DGND（数字地）、PGND（保护地）等不同功能所需的地平面纵横交错，一部分IC明确要求本IC要进行单点接地，以及所需的电源、地平面挖空。为了保证这些地、电源都有高的可靠性，将每一种电源、地分配一层，即一个平面，必然导致电路板叠层的增加，电路板制作的成本大幅度升高。为了兼顾节约成本和保证电路板的可靠性，工程师在PCB设计的时候，会按照电路板的特点、将两种或者几种PCB的电源或地设计在同一个平面上，从而导致了电源、地平面的不完整，即地（电源）层分割。
一、PCB板的跨分割设计
电路上PCB走线穿过地（电源）层分割，信号的完整性会受到很大的影响，以及电路的EMI和EMC特性也发生变化，这就是跨分割问题。这些也往往是电子工程师容易忽略的问题。跨分割问题的产生主要有两个来源：
1 电源/地平面的分割

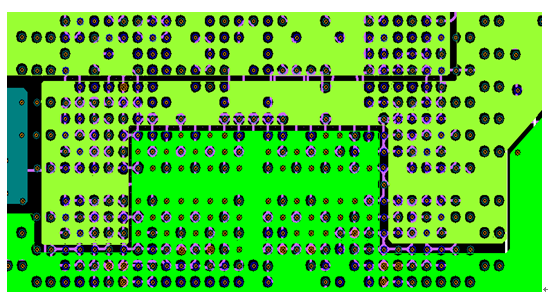

在同一层电源层上有几种不同的电源。当PCB走线穿过这个分割带时，跨分割问题产生了，如下图所示：
2 密集过孔或密集插装（压接）器件管脚定义不当造成的分割
密集过孔或密集插装（压接）器件在管脚定义时如果分布得不合理，而管脚之间的距离很小，会在地层或者定义层造成了一个狭长的隔离带。如果有走线穿过这个分割，就造成做跨分割现象。如果有走线穿过这个分割带时，跨分割问题也产生了。这类问题主要出现在电路中总线布线时容易出现，必须引起广大工程师的注意。
二、PCB板的跨分割走线的危害
跨分割走线的主要危害包括：
( 1 )导致走线的阻抗不连续；
（2）容易使信号之间发生串扰；
（3）可能引起信号的反射；
（4）增大电流环路面积，加大环路电感，使输出的波形容易振荡；
（5）增加向空间的辐射干扰，同时易受空间磁场的影响；
（6）加大与板上其他电路产生磁场耦合的可能性；
（7）环路电感上的高频压降构成共模辐射源，并通过外接电缆产生共模辐射
三、PCB板避免跨分割的办法
跨分割走线给电路带来很大的危害，我们在实际电路的时候，应该尽量避免造成跨分割现象，主要注意以下几点：
（1）走线避免穿越分割带，走线的时候考虑地、电源的分割，让走线绕开电源的分割问题，也可以增加电路的叠层数来避免跨分割问题。
（2）通常布线的时候，电源分割是在布信号线之后设计，做电源或地分割时，一定要注意在地、电源分割的时候，会对哪些信号造成影响，会造成哪些信号线的跨分割走线，哪些是我们可以避免的，注意适当地调整地、电源分割。
（3）过孔设计和散孔不应过于密集，造成地、电源平面的隔离带。
（4）插装器件或者接插件在定义时，要分布地合理，充分考虑对地、电源平面的影响，是否造成分割，导致EMI增强。
