1.5 降压转换器（降压型开关稳压器）的工作模型
开关电源是一个闭环的控制系统，我们可以把开关电源的电流比喻为水流，输入电容就
是一个高的蓄水池、输出电容是一个小的蓄水池，把一小杯一小杯的水从大水池传送到小水池，通过控制传送的间隔时间和水杯的水量从而实现小水池固定的水量，当输出的水量低了，就增加杯子的水量，当输出的水量高了，就减少杯子的水量。
1.6 降压转换器基础（电流和电压波形）
当开关开通的时候，能量从输入向输出传递，电流是斜线上升的，好比模型里杯子的水
往小水池传送；当小水池的水偏高了，开关就关断，这时电感、负载、二极管形成自然的续流回路，电流开始线性减少；当小水池的水低到一定程度后，重新开始开通开关；通过这样高频率的开通和关断，就形成一个稳定的输出电压。
1.7 降压转换器拓扑

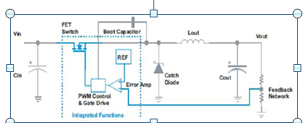

上图就是一个电路结构，我们可以通过两个电阻的分压采样输出的电压，再经过一个比
较器和基准比较，如果输出小于基准，MOS 管就开通；如果输出大于基准，就关断MOS
管。
下图是用LM22670 芯片做的电路示例，这就是一个典型的非同步降压转换器，因为他
下管是用了一个快恢复或者肖特基二极管。为什么要用肖特基呢？因二极管的寄生参数和漏感会导致在MOS 管在开通时产生一个高压的震荡，这个震荡最终会导致芯片的SW 引脚高压损坏和开关损耗非常大，导致效率很低，所以一般会使用快恢复或者肖特基二极管。
1.8 升压转换器（升压型开关稳压器）
升压转换器也可以用水流的模型来比喻，和降压转换器不同的只是把低处的水流往高处
传送。我们可以用拓扑结构图和波形图来分析。
1.9升压转换器（电流和电压波形）
上图就是升压转换器(Boost)的拓扑结构，我们前面讲过，电感L 是一个储能元件，当
开关管导通的时候，输入的电压对电感充电，形成的回路是：输入Vi→电感L→开关管Q；
当开关管关断时，输入的能量和电感能量一起向输出提供能量，形成的回路是：输入Vi→
电感L→二极管D→电容C→负载RL，因此这时候输出的电压肯定就比输入的电压高，从
而实现升压。
1.10 升压转换器拓扑和电路示例
上图所示升压转换器的控制回路是通过分压电阻的采样，然后经过误差比较器和基准源
比较，最后输出PWM。需要注意的是这种电路在芯片不工作的时候，它的输入到输出就已
自然经形成了回路，从输入→电感→二极管→电容→负载，所以如果不是在同步的升压拓扑结构里面，在输入电路部分应该增加一个切换电路，否则在电池供电的时候，电池的电量就白白用完了。
